С чего начинается установка Пневмоподвески?

1.) Конечно-же с запила лонжерона и вваривание в него трубы. К этому делу подошел очень серьезно и обратился к настоящим профи своего дела. Люди которые в гаражах сделают лучше чем в ПроСервис. Кому надо могу подсказать номерок, сделают по-красоте.
Выглядит это примерно так (а нужно это для того чтобы морда полностью ложилась на пол, так как привод уперся бы в ланж):
Слева 5 см, Справа 5,5 см (зачистили вырезали, вварили, почистили, промазали, покрасили)

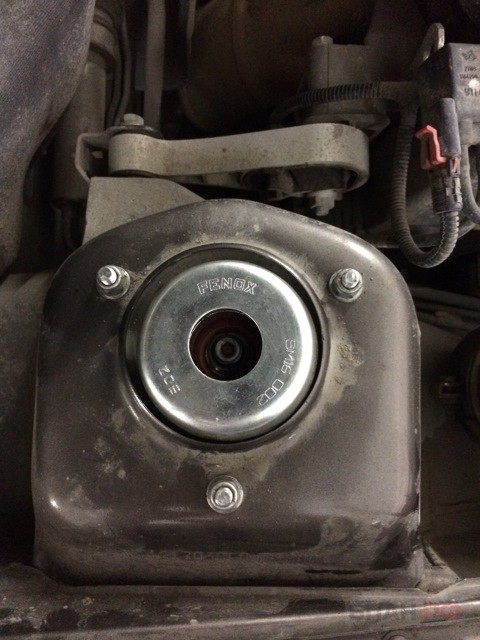

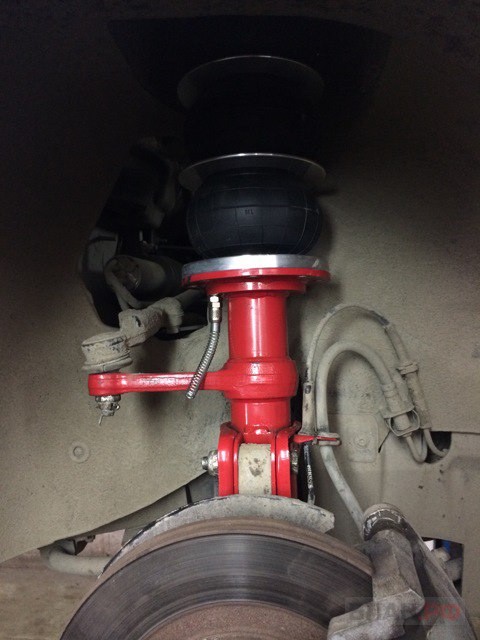

2.) Непосредственно установка стоек. Это вам могут сделать в любом сервисе, да и вы сами можете их поставить, это не сложно, мне поставили у знакомого в сервисе, где и собиралась пневма. Стоит не дорого, времени уходит много, поэтому попросил, чтобы поставили к моему приезду, там доделаю сам. Так же вам понадобятся опоры, я взял обычные «десяточные», просто потому что других в магазине не было, в ухо напинали что нормальные, а на самом деле как обычно

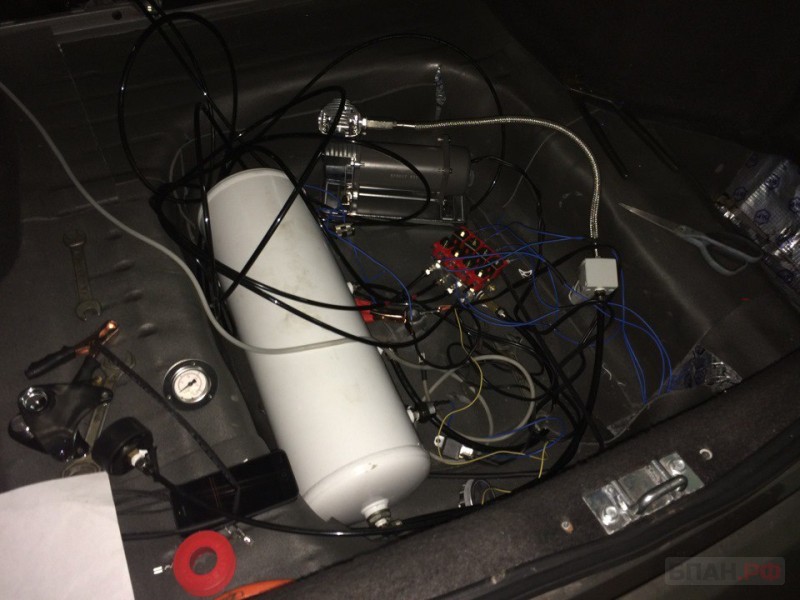

3.) Затем выбрасываете запаску, а на ее места устанавливаете балон (ресивер), блок клапанов, компрессор, Влагоуловитель и бежите за проводами. Вам понадобится 1 толстый плюс, в моем случае это был DAXX 4Ga, потом поменял на сварочный, так что берите сразу же его метра 4 (он пойдет на компрессор и аккум), берите DAXX 4Ga 1,5 метра хватит (кнопки аккум) и берите тонкие провода для кнопок поднятия и занижения, лучше всего разных цветов, а то запутаетесь их надо примерно метров 32 (8 проводов по 4 метра), так же берите с собой стяжки для нормальной фиксации трубок штук 20, обжимные кольца большие (4 шт.) и маленькие такие для проводов, не помню как называются их надо штук 25, потому что все равно половину потеряете), заодно прикупите гофры под это все дело и наберитесь терпения. Я же в этом деле то совершенно ничего не понимал и все это ездил покупал по ходу событий. Кстати делал я не один, во всем этом, казалось, таки не легком деле мне помогал Евгений, его машина на фото ниже, считаю его сильным человеком, потому что он находился со мной в сервисе несколько дней, слушал и терпел меня все это время, поверьте на слово — это не легко.


4.) Значит, сначала устанавливаем в компрессор армированный шланг подцепляем к нему влагоуловитель и через трубку тянем его к балону (См.фото ниже). Далее ведем плюс от него к аккумулятору.

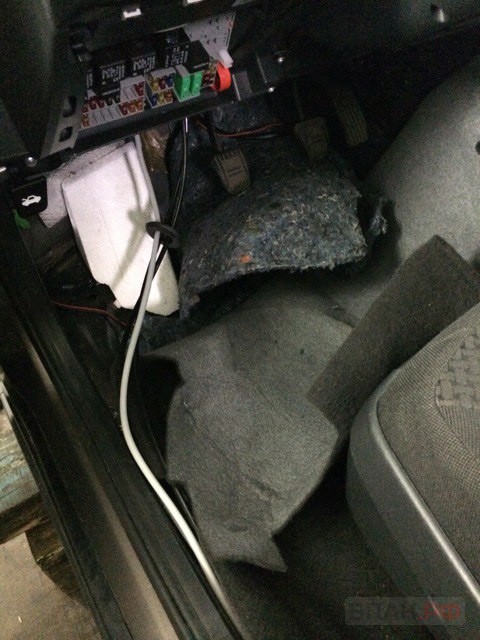

5.) После этого вставляем фитинги в стойки(передние), отмеряем нужное количество трубок и аккуратно ведем их через салон к блоку клапанов, лучше всего по порогам. Фитинг закручиваем не сильно, не затягиваем, а то я затянул потом был ПРОСТО АНРИАЛ (чуть позже)

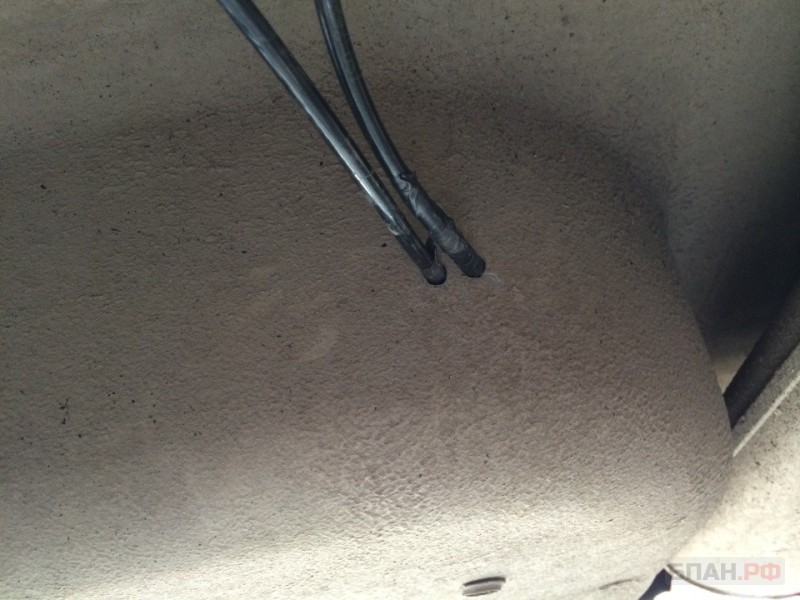

6.) Проводим ту же самую операцию с задними шлангами, только для этого нам надо будет высверлить 2 отверстия в поддоне чтобы протянуть их к блоку клапанов, не забудьте в этих местах где они соприкасаются с железом, перемотать изолентой, чтобы не протерлись шланги и железо нужно смазать, чтобы не сгнило))


7.) Когда все это протянули подключаем к блоку клапанов, одна сторона на блоке это поднятие, другая сторона это занижение, потом походу поймете, только не перепутайте шланги, клейте изоленту, чтобы отличить. Верхние шланги это перед, соответственно нижние это зад.


8.) Ну в принципе все, нужно будет установить реле давления в одно отверстие на ресивере и манометр, его вы можете либо оставить в багажнике (я так и сделал) либо вывести куда нибудь на панель или в подлокотник. (там тоже долгая история, расскажу чуть позже)

9.) На блоке есть 8 клапанов которые отвечают за поднятие и занижение машины, так вот от каждого клапана вам нужно будет по одному проводу вывести на минус, для этого просто подключаем к каждому контакту на клапане синий провод собираем пучок ищем минус на кузове и цепляем все к нему, закручиваем болт, для этого я высверлил отверстие и подцепил все к нему) Остальные провода цепляем к кнопкам, мороки много, запутаться можно на раз два. Кнопки выводим куда угодно, сначала я вывел на панель, потом вообще в другое место, об этом чуть позже. (Принцип работы стеклоподъемника и установки кнопки читайте в инете)

10.) Алилуя, вы собрали пневму, все взгляды ваши, пацаны уважение, девочки кипяток, вы довольны и рады что все получилось. Но поверьте мне, дальше начнется еще интересней, об этом я напишу в след. блоге.

автор: Mihail Suslov
